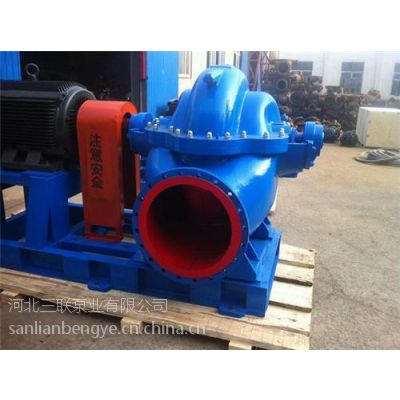

S型单级双吸离心泵结构说明： 1.S型单级双吸中开离心泵采用卧式安装，吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电动机。从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。 2.泵的主要零件有；泵体、泵盖、叶轮、轴、双吸密封环、轴套等。除轴的材料为优质碳钢外，其余主零件由铸铁、铸钢、不锈钢制成。 3.泵体与泵盖构成叶轮的工作室，在进出法兰上，装有安装真空表和压力表的管螺孔。进出水法兰的下部，装有放水的管螺纹孔。 4.经过静平衡检验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。叶轮的轴向力利用其叶片对称布置、两面进水达到平衡。 5.泵轴承为向心球轴承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。 6.双吸密封环用以减少水泵压力室的水漏回吸水室。 7.泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。 8.轴封为软填料密封（根据需要也可装机密封）。为了防止空气进入泵内和冷却润滑密封腔，在填料之间装填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽流入填料腔，起水封作用。 S型单级双吸中开泵供输送清水或物理化学性质类似于水的液体。 S型单级双吸中开泵，广泛用于城市给排水、电站、工业流程系统的取水、加压、农田排灌及各种水利工程、石化工程。

河北三联有限公司是专业的S(SH)型双吸泵制造厂家，企业资金雄厚，生产设备***，检测手段完善，拥有一批高素质的科技人员，同时引进了国际进的生产技术和管理经验。产品广泛应用于大型污水处理排放系统、水利工程、消防等领域，并为我国的给排水系统工程事业作出了贡献。

S型双吸泵泵体是水平剖分的螺旋形蜗壳，两个呈半螺旋形的吸液室与泵壳一起为中开式结构。泵轴水平放置，轴的两侧支撑在装有轴承的轴承座内，双吸式叶轮置于泵轴中间。泵的吸入口及排出口分别布置在下半个泵壳的两侧，泵体和叶轮两侧都装有密封环，轴封装置为填料密封，现在也有改用机械密封的，对称布置在泵体的两侧。在泵盖上设有两根水封管将压力水引入填料函进行水封、冷却和润滑。轴向力可自动平衡，不必设置轴向力平衡装置。检修泵时，不必拆动与泵体相连接的管路。在相同的流量下，S型双吸泵比单吸泵的抗汽蚀性能更好。

双吸中开泵运转程序须知
　　1、填料磨损吋可适当压紧填料压盖，若磨损过多应加以更换。
　　2、定期柁査眹轴器部件，注意电机轴承温升。
　　3、运转过程中，如发现矂声或其他不正常的声音时，应立即停车，检査其原因，加以消除。
　　4、水泵轴承温度不应超过75°C。
　　5、润滑轴承用的钙基黄油的数量以占轴承体空间的1/3，1/2为宜。
　　6、不得任意提高水泵的转速，但可以降低转速使用，如本型泵额定转速为n流量为Q，扬程为H，轴功率为N，降低转速为n1，降速后流量，扬程，轴功率分别为Q1 、H1和N1，其相互关系，可用下列公式迸行换算。
