品牌:thisis品牌 | 型号:thisis型号 | 驱动方式:电动 |
性能:变频 | 用途:管道泵 | 泵轴位置:卧式 |
材质:陶瓷 | 叶轮数目:单级 | 适用范围:适用范围9676 |
流量:流量6057m3/h | 扬程:扬程2328m | 转速:转速7410rpm |
吸入口径:吸入口径5185mm | 排出口径:排出口径5868mm | 规格:规格6238 |

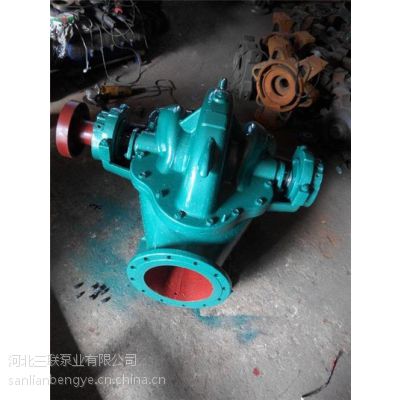

S型单级双吸离心泵结构说明: 1.S型单级双吸中开离心泵采用卧式安装,吸入口与吐出口均在水泵轴心线的下方,与轴线垂直成水平方向。检修时无需拆卸进出口水管及电动机。从传动方向看去,水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。 2.泵的主要零件有;泵体、泵盖、叶轮、轴、双吸密封环、轴套等。除轴的材料为优质碳钢外,其余主零件由铸铁、铸钢、不锈钢制成。 3.泵体与泵盖构成叶轮的工作室,在进出法兰上,装有安装真空表和压力表的管螺孔。进出水法兰的下部,装有放水的管螺纹孔。 4.经过静平衡检验的叶轮,用轴套和两边的轴套螺母固定在轴上,其轴向位置可通过轴套螺母进行调整。叶轮的轴向力利用其叶片对称布置、两面进水达到平衡。 5.泵轴承为向心球轴承。轴承装在轴承体内、安装在泵体两端,用黄油润滑。 6.双吸密封环用以减少水泵压力室的水漏回吸水室。 7.泵通过弹性联轴器由电动机直接传动,必要时亦可用内燃机传动。 8.轴封为软填料密封(根据需要也可装机密封)。为了防止空气进入泵内和冷却润滑密封腔,在填料之间装填料环,水泵工作时少量高压水,通过泵盖中开面上的梯形凹槽流入填料腔,起水封作用。 S型单级双吸中开泵供输送清水或物理化学性质类似于水的液体。 S型单级双吸中开泵,广泛用于城市给排水、电站、工业流程系统的取水、加压、农田排灌及各种水利工程、石化工程。
安装需要考虑到以下几个方面
1. 中开泵的安装基础必须牢固,并能吸收泵的振动和***地支撑机组,基础必须足以支撑1.5倍的机组重量(包括电机)。一般采用钢筋混凝土作基础。基础自身的重量:对于电动机直联的型式,则为机械重量的3倍以上;发动机(如柴油机)直联的型式,则为机械重量的5倍以上。
(2)中开泵的基础需经有关部门检验,尺寸符合基础图后,方可交付安装;
(3)中开泵基础应水平、光滑,用汽泡水平仪***水平度;
装配完成后,用手转动泵轴,没有擦碰现象,转动比较轻滑均?即可,拆卸可按上述装配顺序相反地进行。
